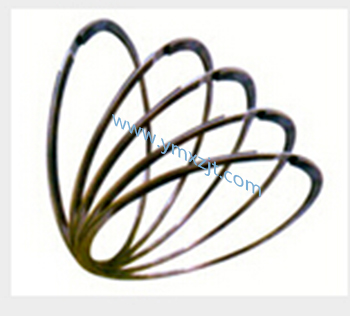

FEY型金屬密封疊環

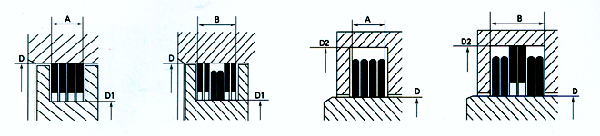

密封疊環參數及安裝圖

密封疊環：

      在密封范疇領域內，以前許多類型的密封不適應介質的難題，現在從疊環中找出答案，包括機械設備，汽車及其他裝配中的動轉或靜止密封部分。密封疊環的應用獲得成功的方便。例如：軋輥制造廠、內燃機排出管、回轉工作室的軸承、連鑄機、傳動系統、發電機組及其它方便，是普通密封的替代品。

      我公司設計生產的新一代密封疊環，就是利用了本身結構的漲緊性從而起到密封作用。它主要用于高溫、腐蝕等惡劣條件下的軸承等密封，用來改善惡劣環境，并減少高的蠔油量和改善軸承的使用條件。


密封疊環的形式及應用：

單片環用于密封涂有潤滑脂的滾動軸承或滑動軸承
 雙片環用于密封用于密封涂有潤滑脂或潤滑油的滾動軸承或滑動軸承、相對線速度較高。
多片環組合用于密封用于密封重、大型設備的滾動軸承或滑動軸承
作為軸承環使用

適應流體：蒸汽、水、油、弱酸、氣體等；

密封疊環定制尺寸示意圖



孔徑

D

密封圈尺寸

RB RD

槽寬

A B

槽徑

D1

槽徑

D2
15- 24.5
1.0 1.3
2.96 4.3
D- 2.6
D+ 2.6
25- 29.5
1.2 1.3
2.9 4.3
D- 3.0
D+ 3.0
30- 35.5
1.5 1.3
2.9 4.3
D- 3.6
D+ 3.6
36- 42.5
1.8 1.3
2.9 4.3
D- 4.2
D+ 4.2
43- 48.5
2.2 1.45
2.8 4.3
D- 4.2
D+ 4.2
43- 48.5
2.2 1.45
3.2 4.8
D- 5.0
D+ 5.0
49- 51.5
2.4 1.45
3.2 4.8
D- 5.4
D+ 5.4
52- 59.5
2.6 1.45
3.2 4.8
D- 5.0
D+ 5.0
60- 69.5
2.8 1.65
3.6 5.4
D- 6.2
D+ 6.2
70- 74.5
3.1 1.65
3.6 5.4
D- 6.8
D+ 6.8
75- 79.5
3.3 1.65
3.6 5.4
D- 7.6
D+ 7.6
90- 99.5
3.8 1.65
3.6 5.4
D- 8.2
D+ 8.2
100- 104.5
4.1 1.65
3.6 5.4
D- 8.8
D+ 8.8
105- 109.5
4.3 1.96
4.3 6.4
D- 9.2
D+ 9.2
110- 119.5
4.6 1.96
4.3 6.4
D- 9.8
D+ 9.8
120- 129.5
5.0 1.96
4.3 6.4
D- 10.8
D+ 10.8
130- 149.5
5.5 1.96
4.3 6.4
D- 11.8
D+ 11.8
150- 170.0
6.0 2.0
4.4 6.5
D- 13.0
D+ 13.0
150- 170.0
6.0 3.0
6.5 9.6
D- 13.0
D+ 13.0
171- 199.0
7.0 2.0
4.4 6.5
D- 15.0

D+ 15.0
171- 199.0
7.0 3.0
6.5 9.6
D- 15.0
D+ 15.0
200- 259.0
8.0 2.4
5.3 7.8
D- 18.0
D+ 18.0
200- 259.0
8.0 3.0
6.5 9.6
D- 18.0
D+ 18.0
260- 319.0
9.0 3.0
6.5 9.6
D- 20.0
D+ 20.0
320- 399.0
10.0 3.0
6.6 9.8
D- 22.0
D+ 22.0
400- 439.0
11.0 3.0
6.6 9.8
D- 24.0
D+ 24.0
440- 600.0
12.0 3.0
6.6 9.8
D- 26.0
D+ 26.0
440- 600.0
12.0 5.0
10.6 15.9
D- 26.0
D+ 26.0
601- 699.0
14.0 5.0
10.8 16.2
D- 32.0
D+ 36.0
700- 799.0
16.0 5.0
10.8 16.2
D- 36.0
D+ 36.0
800- 899.0
18.0 5.0
11.0 16.5
D- 40.0
D+ 40.0
900- 999.0
20.0 5.0
11.0 16.5
D- 44.0
D+ 44.0
1000- 1300.0
22.0 5.0
11.0 16.5
D- 48.0
D+ 48.0




配合公差：mm


尺寸分段
15-
105-
150
440
104.5
149.5
439.0
1300.0
RB
+0.10
+0.10
0.12
+0.20
-0.10
-0.20
-0.30
-0.40
RD
+0.08
+0.10
+0.12
+0.14
-0.04
-0.06
-0.08
-0.10
A-B
+0.10
+0.15
+0.20
+0.25
-0
-0
-0
-0
D1
+0
+0
+0
+0
-0.20
-0.25
-0.30
-0.40
D2
-0.20
-0.25
-0.30
-0.400
-0
-0
-0
-0

























?
